Pres güvenliği ve otomatik besleme
Eksantrik ve kamalı preslerinizi güvenli ve otomatik hâle getiriyoruz. Işık perdesi, kavrama-fren dönüşümü, koruma kafesi ve kilitli kapı çözümlerini; servo NC besleme sistemleriyle birlikte tasarlıyor, dönüşümleri Ankara'daki kendi mekanik atölyemizde yapıyoruz. Ankara merkezli AOM'dan Türkiye geneline satış ve teklif.
- Tip 4 (IEC 61496) güvenlik ışık perdesi
- EN ISO 13855'e göre ölçülen durma süresi ve güvenlik mesafesi
- EN ISO 16092-2 mekanik pres güvenlik gereksinimleri
- 0–500 mm malzeme genişliği, 10 µm (0,01 mm) adım hassasiyetinde servo NC besleme

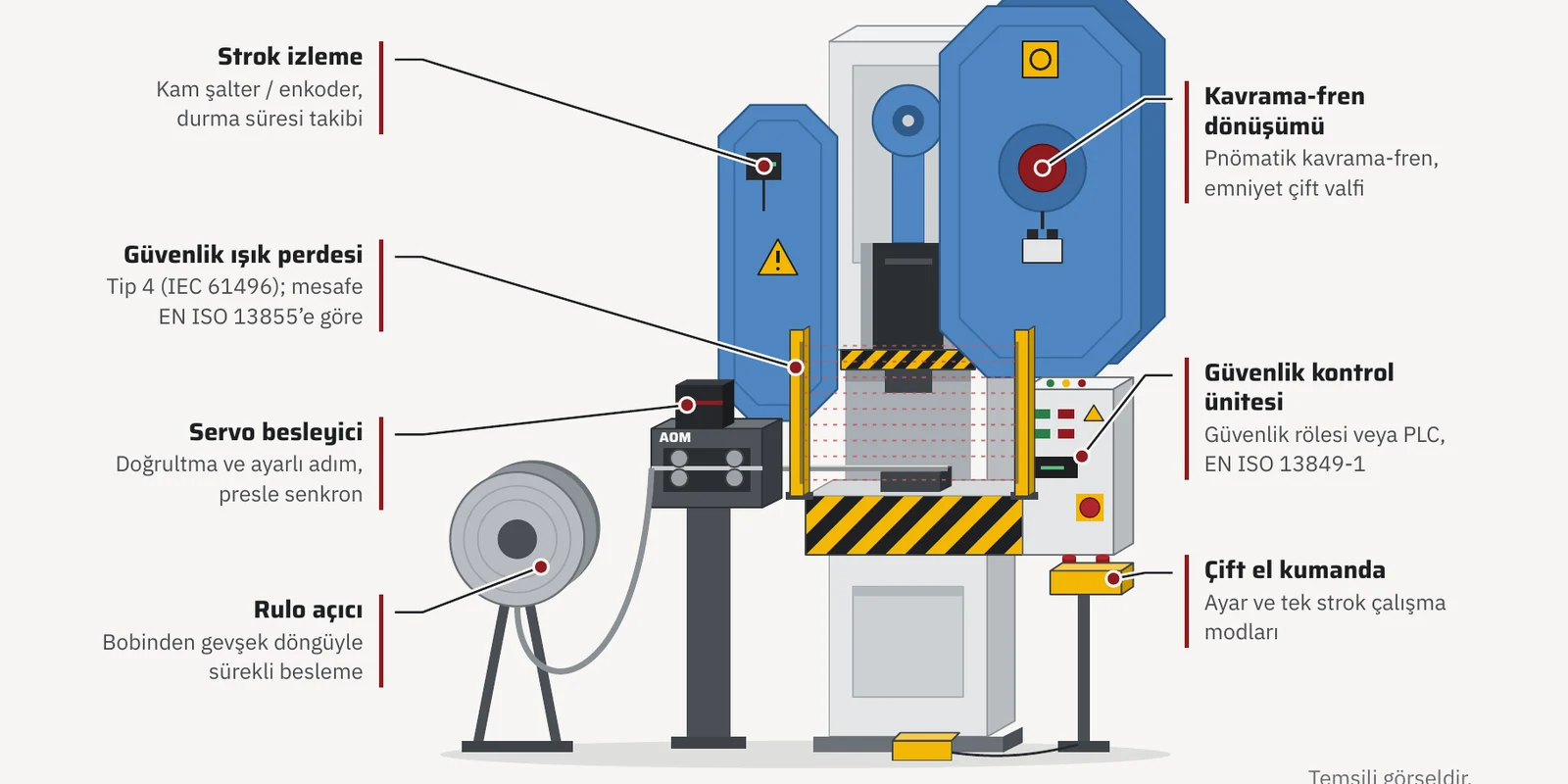

Neler yapıyoruz
Strok ortasında durabilen preslerde Tip 4 (IEC 61496) ışık perdesi; mesafe EN ISO 13855'e göre hesaplanır.
Kamalı preste pnömatik kavrama-fren dönüşümü (emniyet çift valfli) ve ardından ışık perdesi; elle beslemeli hızlı üretimde kullanılır.
Otomatik beslemeli kamalı preslerde çevre kafesi ve kilitli kayar kapı; kalıba erişim fiziksel olarak kapatılır.
Elle beslemeli kamalı preslerde kilitli kapı ve tek strok mekanizması; kapı kapanmadan strok başlamaz.
Rulo açıcı, doğrultma ve servo NC besleyiciden oluşan hat; besleme yalnızca kalıp açıkken yapılır, pres ve besleyici aynı krank açısına göre çalışır. 0–500 mm malzeme genişliği, 10 µm adım hassasiyeti.
Güvenlik rölesi veya güvenlik PLC'si (EN ISO 13849-1), acil stop, mod seçimi ve strok izleme devresi; koruyucular ve panolar kendi atölyemizde hazırlanıp sahada kurulur.
Durma süresinin periyodik ölçümü, güvenlik fonksiyonu testleri, periyodik kontrol desteği, yedek parça ve valf/kontaktör ömür takibi (çevrim sayısına göre).

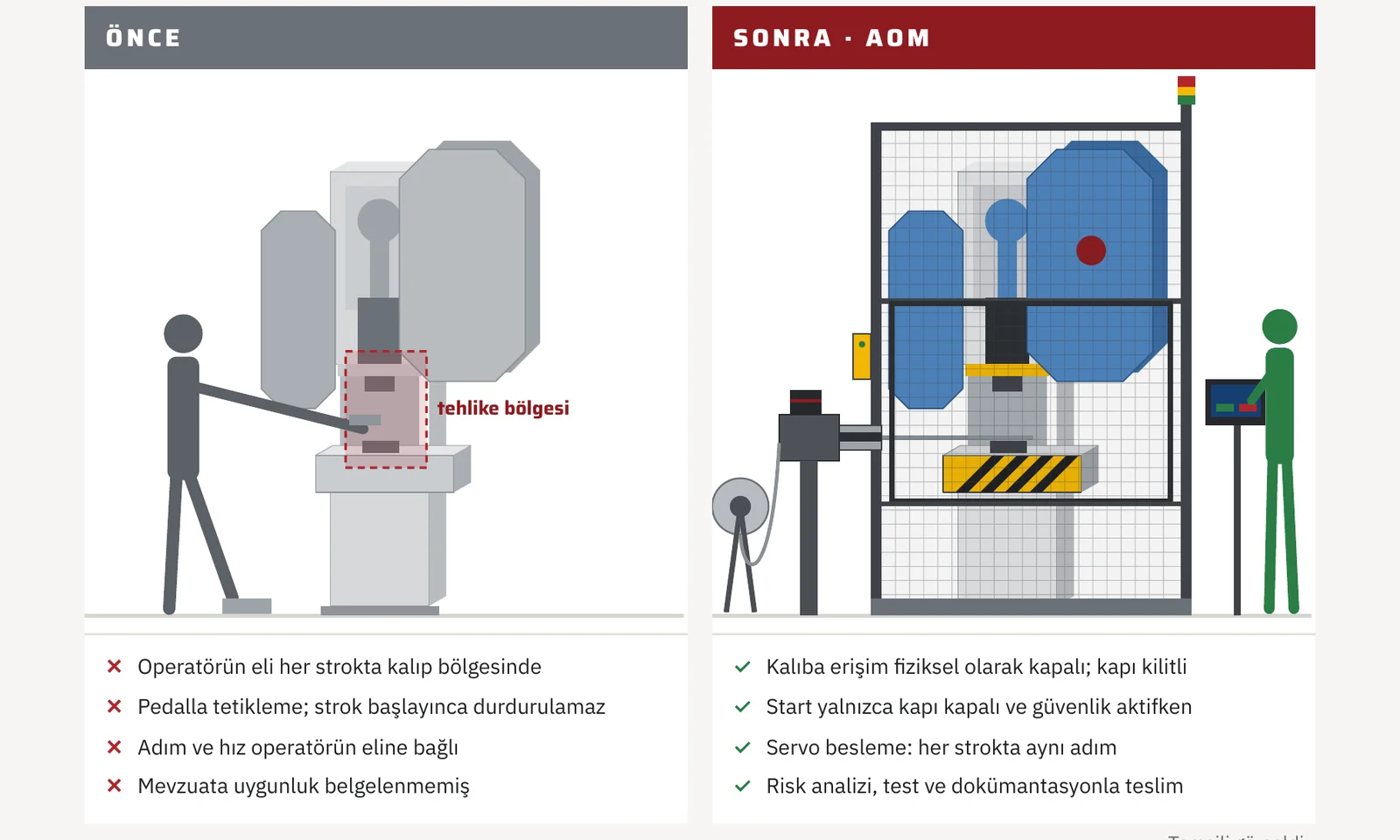

Aynı pres, bambaşka bir iş yeri
Presinizi değiştirmeniz gerekmez. AOM mevcut eksantrik prese güvenlik sistemi ve otomatik besleme ekler; operatör kalıbın önünden kalkar, kontrol panelinin başına geçer.

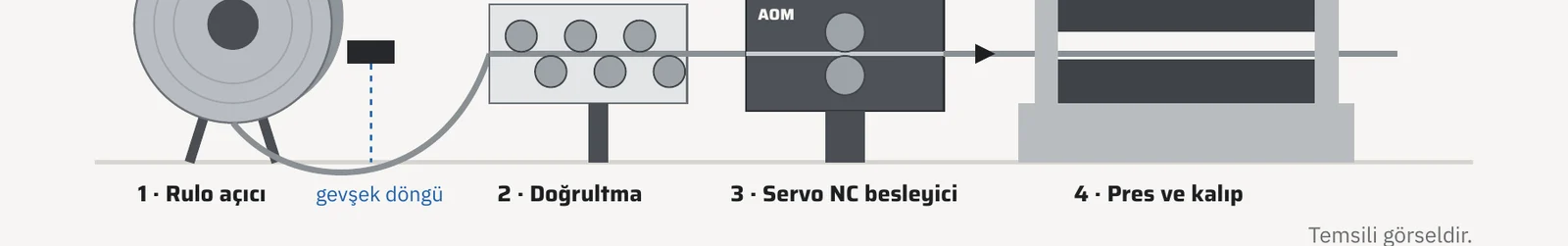

Servo NC besleme: her strokta aynı adım
Servo NC besleme hattı bandı rulodan alır, doğrultur ve her strokta HMI'dan girilen adım boyu kadar kalıba sürer. Besleme yalnızca kalıp açıkken yapılır; pres ve besleyici aynı krank açısına göre çalışır.
Standart çerçevesi
Pres güvenliği yasal mevzuat, uluslararası A, B ve C tipi standartlar ve ülke kurallarıyla tanımlanır. AOM koruma çözümlerini bu çerçeveye göre tasarlar, uygular ve belgeler.
| A tipi · temel | ISO 12100 risk değerlendirmesi ve risk azaltma |
|---|---|
| B tipi · güvenlik konuları | ISO 13849-1 · IEC 62061 güvenlik fonksiyonları · ISO 13855 güvenlik mesafesi · ISO 13857 erişim · ISO 14119 kilitleme · ISO 14120 koruyucular · ISO 13851 çift el · ISO 13850 acil stop · IEC 61496 ışık perdesi |
| C tipi · prese özel | EN ISO 16092-1 genel · EN ISO 16092-2 mekanik presler |
| Mevzuat (TR/AB) | Makine Emniyeti Yönetmeliği (2006/42/AT) · İş Ekipmanları Yönetmeliği (2009/104/AT) |
Yedi adım, tek sorumlu
Her proje, erişim, çarpışma ve çevrim süresi doğrulanan bir simülasyonla başlar.
- 01İhtiyaç ve parça analizi
- 02Proje öncesi simülasyon
- 03Mekanik tasarım
- 04İmalat ve montaj, kendi atölyemizde
- 05Elektrik ve kontrol
- 06Kalibrasyon ve programlama
- 07Devreye alma ve eğitim
Kimlerle çalıştık
Proje ayrıntıları gizlilik anlaşmaları kapsamında olduğu için somut bir vaka paylaşmıyoruz; başlıca referanslarımızı ana sayfada görebilirsiniz.
Sıkça sorulan sorular
Tam devirli kamalı preslerde ışık perdesi tek başına yeterli koruma sayılmaz; AOM bu preslerde ışık perdesini önce pnömatik kavrama-fren dönüşümüyle (B çözümü) birlikte uygular veya kilitli kapı ile tek strok mekanizması kurar (D çözümü).
0–500 mm malzeme genişliği, 10 µm (0,01 mm) adım hassasiyetinde çalışır; besleme yalnızca kalıp açıkken yapılır ve presle senkron ilerler.
AOM onaylanmış kuruluş değildir ve resmi uygunluk belgesi düzenlemez. Projeyi ISO 12100 risk değerlendirmesi, EN ISO 13855'e göre durma süresi ve güvenlik mesafesi ölçümü, güvenlik fonksiyonu testleri ile yürütür; devreye alma raporu, kullanım talimatı ve test kayıtlarıyla teslim ederiz. Yönetmelikte belirtilen yasal periyodik kontroller yetkili kontrol kuruluşu tarafından, AOM desteğiyle yapılır.
Korumayı tonaj değil; kavrama tipi, besleme şekli, durma süresi, tabla ölçüsü ve operatör sayısı belirler. Küçükten (ör. ≤40 t) büyük tonaja (ör. >160 t) kadar her sınıf için aynı standart çerçevesinde uygun çözümü uygularız; nihai seçim yerinde risk analizi ve durma süresi ölçümüyle yapılır.
Presinizin tonajını, kavrama tipini ve besleme şeklini gönderin; uygun çözümü birlikte belirleyelim.
info@aomtechnology.tr0544 624 75 14
